本章关键词:

单点 星形 多点 网格 磁珠 旁路 。讲的是双层板怎么「伪装」成四层板。

2.2.1 🌐 单点 vs 多点配电

Example

📍 单点 (Single Point):每个器件都有一根独立的电源线和地线,最后汇聚到一个公共参考点。最干净,但也最难布线。

🌼 多点 (Multipoint / 菊花链):电源从源出发,串过一个又一个器件。简单,但公共阻抗噪声藏不住。

🏆 折中方案:RF 干扰源用单点,其他器件用多点。但最理想还是:稳压器的地、MCU 地、电池负极、机箱/屏蔽层,全部接到同一个单点

2.2.2 ⭐ 星形 (Star) 配电

和单点很像,但「中心点」其实是一段稍长的走线,位于板子中央,所有分支从这里放射出去。适用场景:

  • 🖥️ 系统时钟从板边连接器进来,要送给板中央的多个器件 —— 用星形让各路延迟几乎相同。
  • ⚡ 高频板(电脑主板那种)特别喜欢星形。

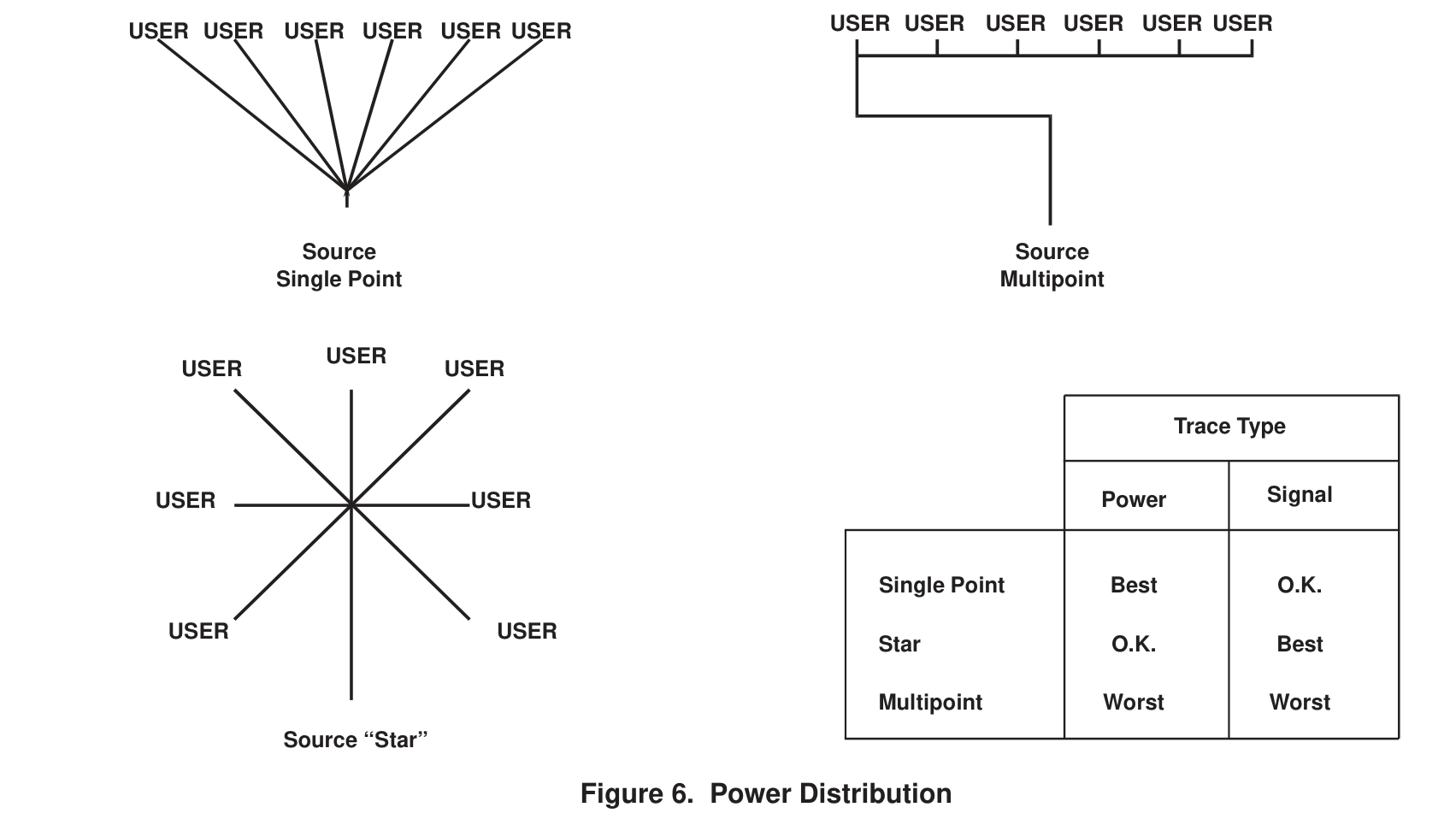

Power Distribution 图 6 —— 三种配电方式对比表。结论:电源用 Single Point/Star 最干净;信号线用 Multipoint 也 OK。

2.2.3 🕸️ 网格化 (Gridding) —— 双层板的灵魂

Gridding 是双层板最重要的设计技巧。

通过把地线/地填充(big copper pour)连成一张网,相当于把双层板 伪装成四层板

两个目的:

  • 🎯 给每根信号线下方都准备一条返回路径(替代四层板的”地平面”)。
  • 🎯 降低 MCU 和稳压器之间的阻抗。

具体做法:

  1. 🪜 假设顶层走线主要垂直方向,底层走线主要水平方向。
  2. ⬛ 把所有地线尽量加宽,所有空白处都用地铜填充。
  3. 🕳️ 顶层和底层走线交叉的地方打过孔 (via) 连起来。
  4. 🔗 地填充在两两端都接地才是「网格」,只接一端只是「地屏蔽」。

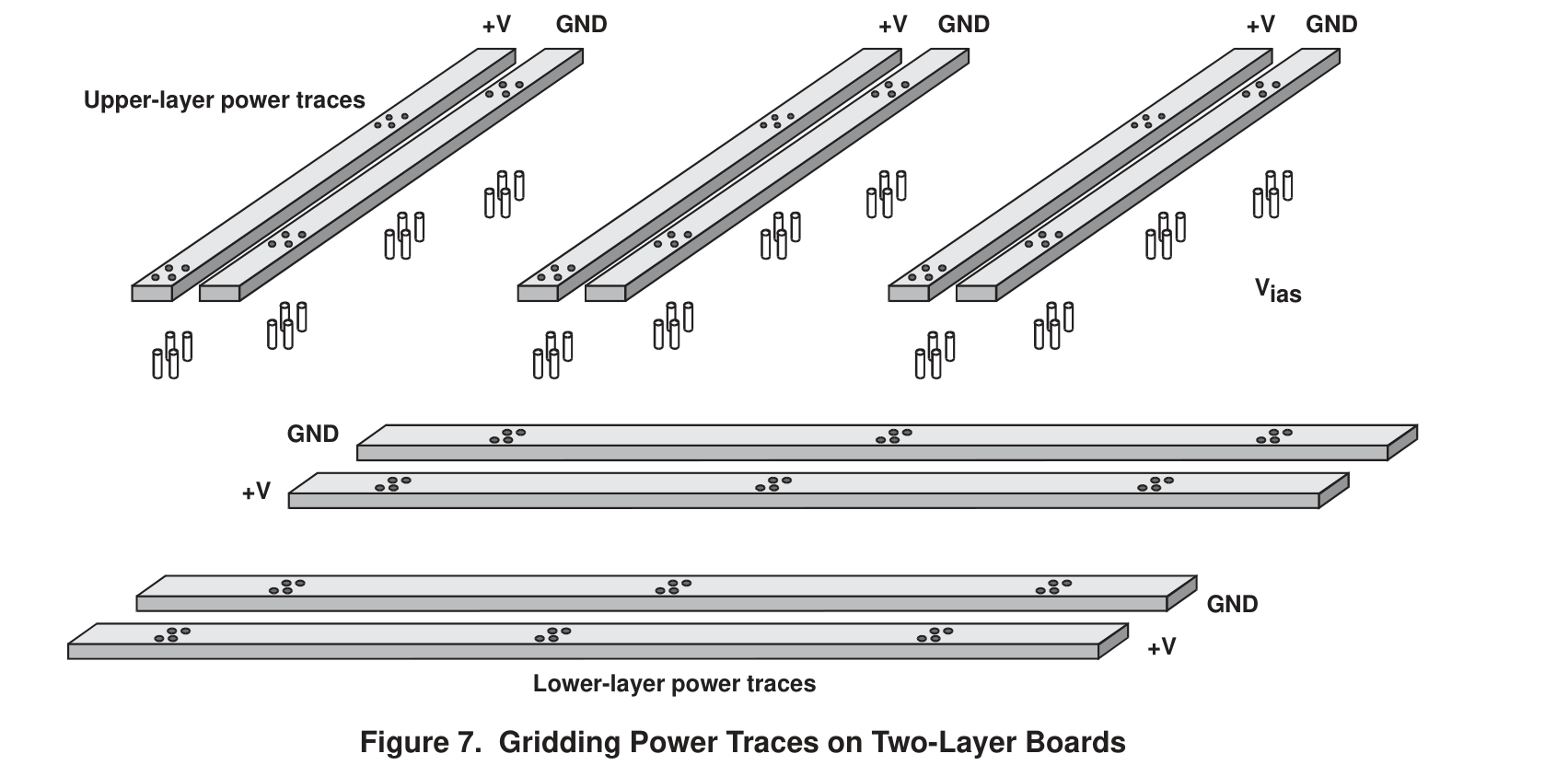

Gridding Power Traces 图 7 —— 网格化电源走线示意图。注意大量过孔把顶层和底层连成一张「电网」。

🎯 “网格前后”的对比实例

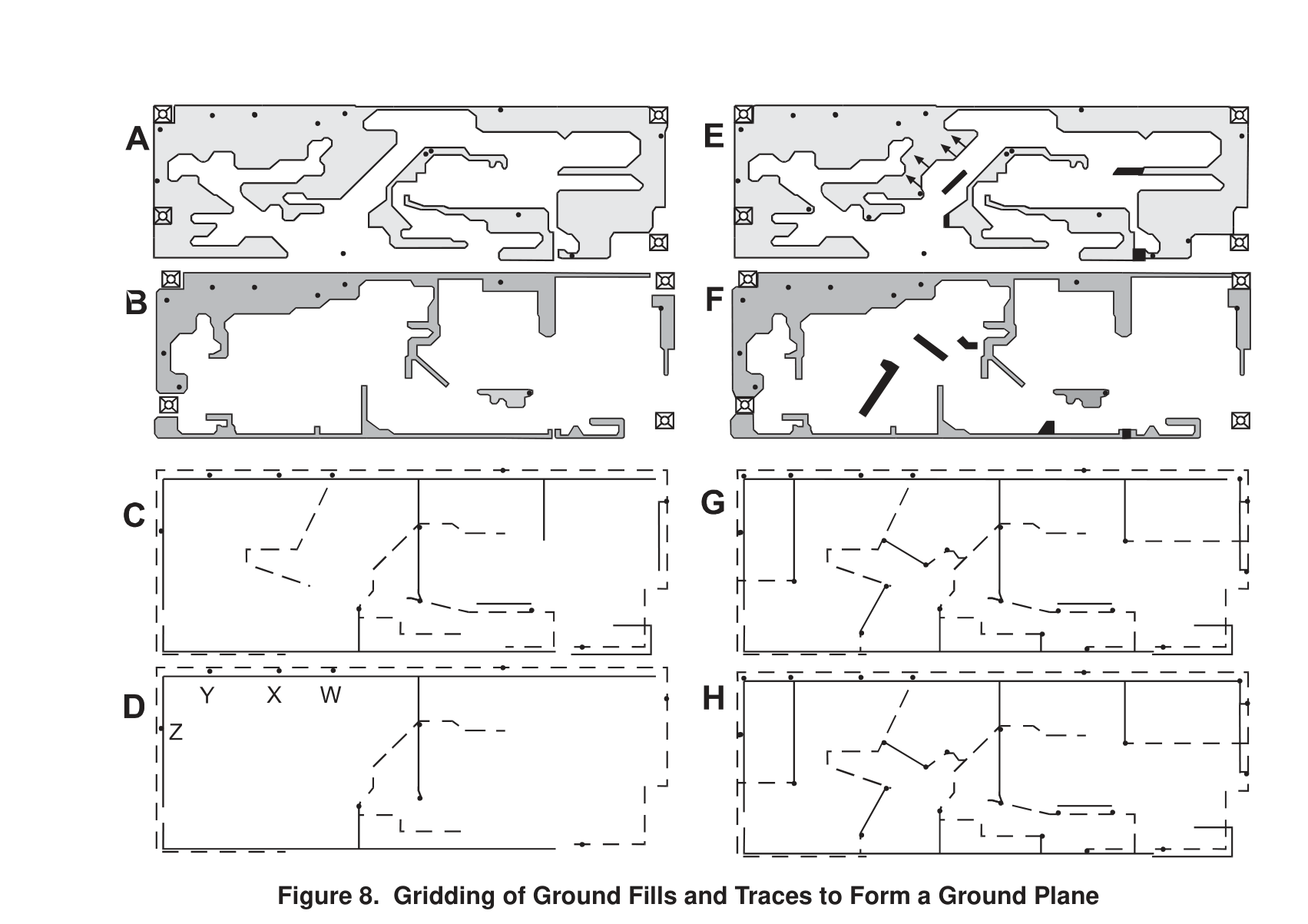

Gridding of Ground Fills and Traces to Form a Ground Plane 图 8 —— 看 A、B 是没做网格的原版;E、F 只做了一点点改动就形成了密集网格 (H)。改动很小,回报巨大!

左边 (A、B) 是原始板子的顶层和底层;D 把所有「只接一端」的孤立走线删了,只剩稀疏骨架。

右边 (E、F) 只加了几条走线 (黑色),稍微挪动了一些铜皮,瞬间就把整个网络「织」密了 —— H 图就是效果。

🌟 这个例子的精髓:不要在脑子里以为「差一点点无所谓」,其实差一点点就差很多

2.2.4 🧲 旁路电容 + 磁珠 (Ferrite Bead)

芯片切换时需要的瞬态电流,必须由紧挨着的旁路电容提供。如果电感太大拿不出来,物理定律会逼着它从最近的电源走线来 —— 然后这条走线就成了 RF 天线 🚨。

电源走线唯一的工作就是"给旁路电容补电"

。芯片切换所需的高频电流 必须 由旁路环路提供,不许走电源线。

📋 具体配方:

  • 🧲 磁珠 + 0.1 µF (或 0.01 µF) 电容,电容放在磁珠”内侧”(靠近 MCU 那一侧)。
  • 🔌 在磁珠外侧再加一颗 1000 pF 电容,构成一个 π 型滤波器
  • ⛔ 磁珠只接 +V,不接地。如果是穿心磁珠,引脚朝 +V 那一边。
  • 📏 旁路环路走线 长宽比 ≤ 3:1
  • 📐 旁路环路面积越小越好。能用地平面延展就不要画走线。
  • 🧪 四层板上也可以用同样的磁珠和电容,1000 pF 那一颗画上去,看屏蔽室测试再决定要不要删。

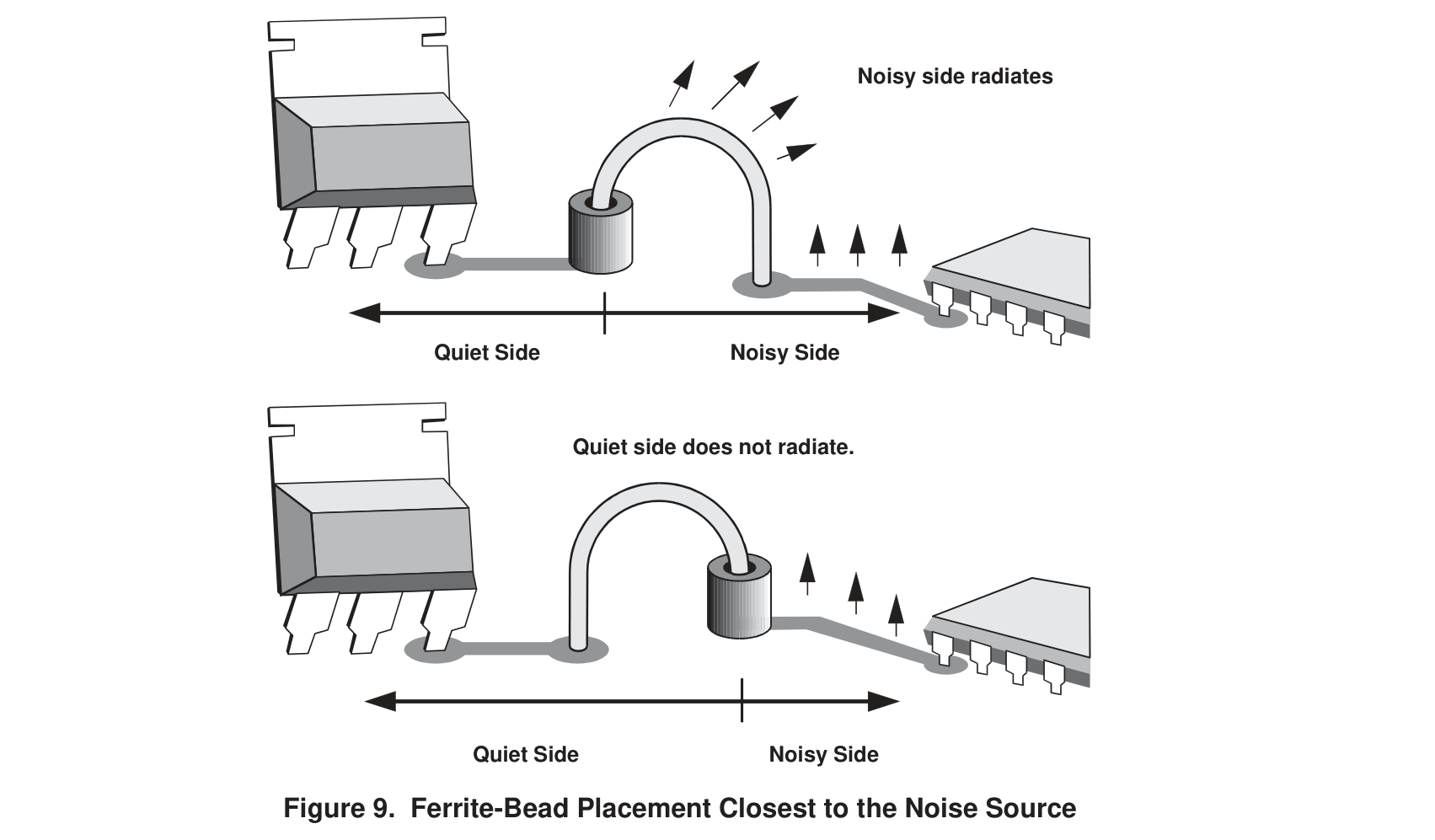

Ferrite-Bead Placement Closest to the Noise Source 图 9 —— 磁珠要贴着噪声源 (MCU)。左:磁珠在 MCU 旁,“安静侧”不辐射;右:磁珠远,噪声顺着走线跑出去。

2.2.5 📌 把噪声按在”芯片脚边”

对于普通数字 I/O 脚(不是 memory bus),目的是压制静态时的时钟 glitch。推荐做法:

  • 🔴 输出脚串联 50~100 Ω 电阻;输入脚串联 35~50 Ω。电阻越靠近 MCU 越好,最好压在 MCU 地岛上方。
  • 🟢 每根脚配 1000 pF 对地旁路(前提:信号边沿不能比 100 ns 还快)。电容放在电阻外面,而不是芯片和电阻之间 —— 否则 MCU 一跳变就看到「短路」。
  • 🟡 纯输入脚可以把电容放在芯片侧 (电阻内侧),因为高频想「漏」到地时,经电容比经电阻更省事
  • ⚠️ RESET 和中断脚要小心,别因为过滤把它们的功能滤没了。
  • 🚫 晶振脚不要加任何滤波,保持晶振周围 1 英寸清空区。
  • 🔌 未用脚配置成输入,直接短接到 MCU 地。开看门狗,防止程序「飞」了之后这些脚突然变输出。

📊 滤波优先级(从最该加到最不该加):

  1. 🚪 出机箱的信号
  2. 🚪 出 PCB 到内部其他板的信号
  3. 📥 在本板上、高阻负载的信号(驱动另一个 MOS 输入或开路)
  4. 🚀 并口高速数据传输脚 (memory bus)

实测建议:

首批原型做好后,去屏蔽室把每个滤波元件 一个一个拆掉 看哪些有用。不要在没测的情况下「怕出问题」全加上 —— 元件多了占地方、还可能引入新问题。
