第一次看到 ADS131M02 这个名字，可以把它拆开理解：
- ADS：Analog-to-Digital with Serial，TI 的 ADC 产品线命名前缀；
- 131：产品系列号；
- M02：M 表示电能计量优化（Metrology），02 表示 2 通道。
🔋 一句话定位
ADS131M02 是一颗 2 通道、同步采样、24 位 Δ-Σ ADC，内置 PGA、基准、数字滤波和 SPI 接口。它专为电能计量、功率监测、断路器保护等对动态范围和相位精度要求高的场景设计。
⭐ 核心指标速览
Example
指标 数值/能力 通俗解释 分辨率 24 位 每个采样点有 1677 万个量化台阶 通道数 2 通道 可同时测电压、电流各一路 采样方式 同步采样 两路在同一时刻采样，保证相位关系 最高数据速率 64 kSPS 每秒最多输出 64000 个 24 位采样点 可编程增益 1 ~ 128 小信号可放大 128 倍再转换 动态范围 102 dB（1 增益，4 kSPS） 能同时看清大信号和微弱信号 输入阻抗 高阻抗输入 可直接接传感器，减小负载效应 功耗 2.3 mW 3V 供电下很省电
🎯 典型应用场景
- 电表：商业电表、住宅电表，测电压电流算功率/电能；
- 断路器：快速检测过流、漏电；
- 保护继电器：电网保护设备；
- 电能质量监测：谐波、闪变分析；
- 电池测试/电池管理系统：高精度电流、电压监测。
一句话：凡是需要「高精度、两路同时采、带相位关系的模拟量测量」的地方，它都能派上用场。
🧩 内部结构框图

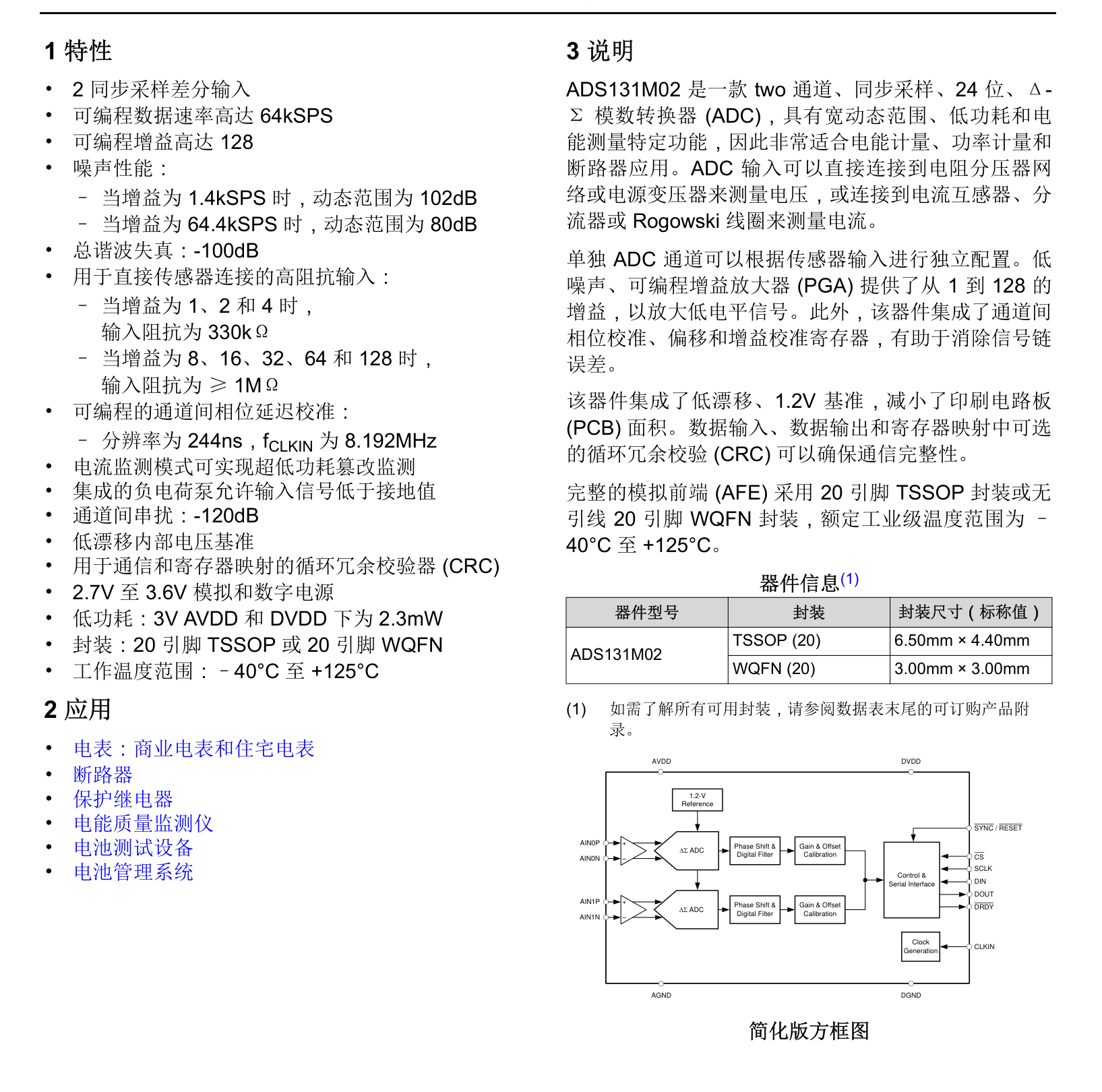

下图就是 ADS131M02 的「身份证照片」。读懂这张图，你就掌握了这颗芯片的灵魂：
图 1-1. ADS131M02 简化版方框图
框图从左到右可以分成四段：
- 模拟输入前端：AIN0P/N、AIN1P/N，直接接传感器；
- PGA + ΔΣ ADC：可编程增益放大器 + Δ-Σ 调制器，把模拟信号变成高速 1 位流；
- 数字滤波器 + 相位/校准：把噪声滤掉、补偿通道相位、自动修正偏移/增益误差；
- SPI 控制接口：CS/SCLK/DIN/DOUT 与 MCU 通信，读出数据、配置寄存器。
记忆口诀
模拟进 → PGA 放大 → ΔΣ 转换 → 数字滤波 → 校准修正 → SPI 出。
🛡️ 为什么它能做电能计量？
电能计量需要同时测量电压和电流，并且精确知道它们之间的相位差。普通多路复用 ADC 是「轮流采样」两路，会引入通道间时间差；而 ADS131M02 是 同步采样，两路在同一时刻锁存，相位误差极小。再加上 24 位分辨率和内部相位校准寄存器，算有功/无功功率就更准。
ADS131M02 的「M02」代表什么意思？
M 表示 Metrology（电能计量优化），02 表示 2 通道。
同步采样对电能计量有什么好处？
两路在同一时刻采样，没有通道间时间差，相位关系准确，功率计算更准。
ADS131M02 的模拟输入可以直接接 220V 市电吗？
不能直接接。市电电压远超输入范围，需要用电压分压器或 CT/罗氏线圈等传感器把信号缩小到 ±1.2V/Gain 以内。
