这一章在干嘛？
盘点 PN 结之外的两端特殊器件：肖特基二极管（快）、变容二极管（电压控电容）、太阳能电池（光生电）、光电二极管/光敏电阻（电随光变）、液晶与热敏电阻，最后是神奇的隧道二极管（负阻）。每个都一句话记住它的「绝活」。
16.1 肖特基二极管：快就是正义
金属-半导体结：没有 PN 结的扩散存储效应，反向恢复时间极短、正向压降只有 0.2~0.4 V：

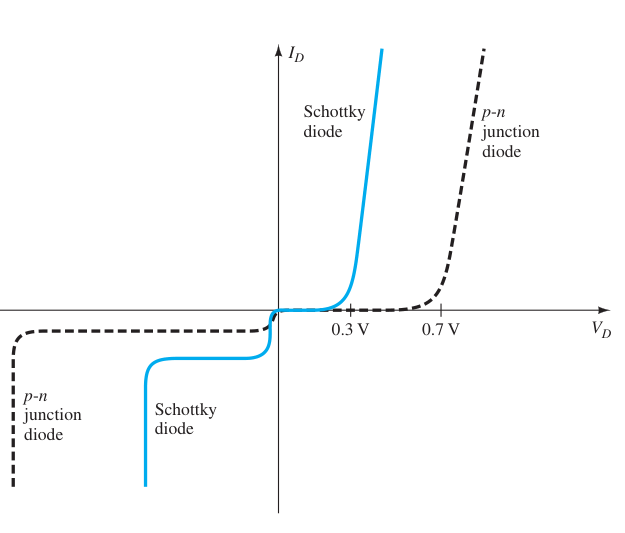

原书图 16.2：肖特基（热载流子）二极管与普通 PN 结特性对比：压更低、更陡

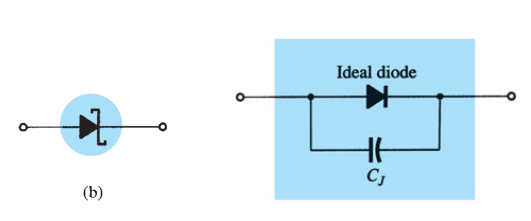

原书图 16.3：肖特基二极管等效电路与符号
用途：
高频检波/开关电源续流（少发热）、防反接（压降低损耗）。代价：反向漏电流大、反向耐压一般不高。
16.2 变容二极管：电压控制电容
PN 结反偏时耗尽层就是个「绝缘夹层」，电容 C 随反偏电压变化——电压越高耗尽层越宽、电容越小：

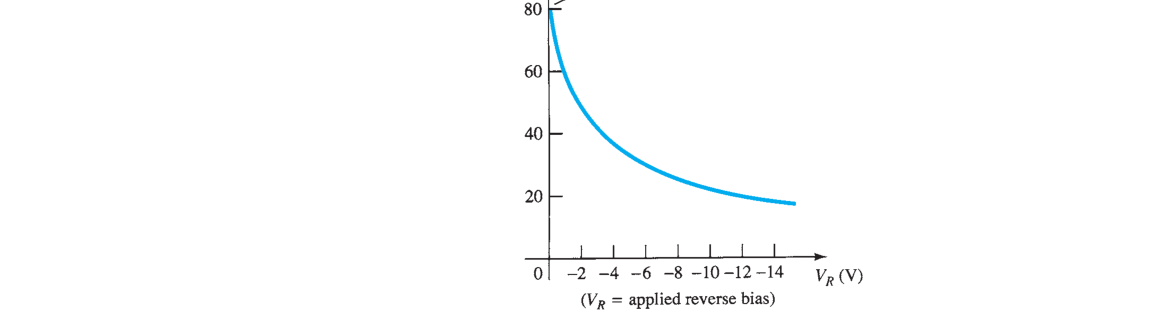

原书图 16.7：变容二极管 C-V 特性：反偏电压控制结电容

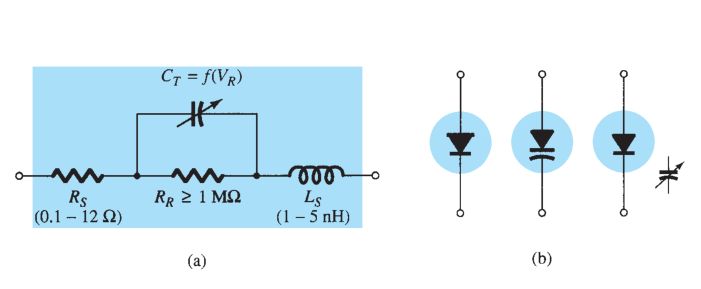

原书图 16.8：变容二极管等效电路与符号
经典应用：电调谐——代替可变电容选台：

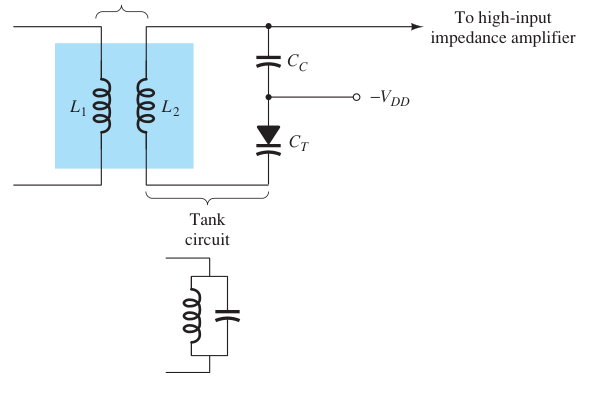

原书图 16.11：变容调谐网络：改变电位器电压即可调谐频率
16.3 太阳能电池与光电探测
太阳能电池：光子打进 PN 结产生电子-空穴对，内建电场把它们推开——光能直接变电能，无偏置发电：

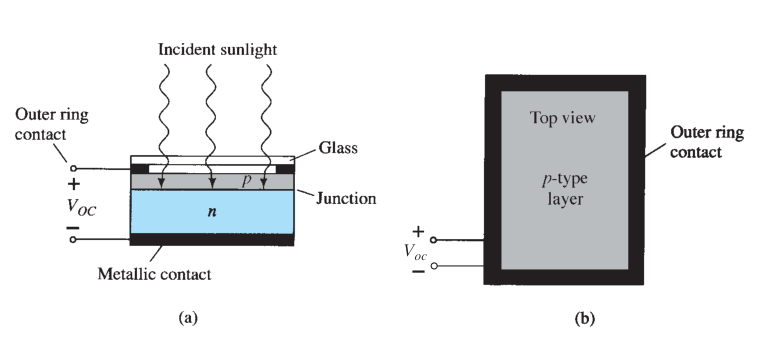

原书图 16.12：太阳能电池结构与俯视图
光电二极管反着用：无光照只有暗电流，有光照反向电流随光强线性增加：
原书图 16.19：光电二极管：偏置方式与结构
**光敏电阻（photoconductive cell）**更简单：光照越强、体电阻越小，两端无需 PN 结：

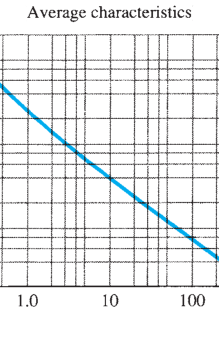

原书图 16.26：光敏电阻特性：照度越大，阻值越小
16.4 液晶、热敏电阻与隧道二极管
液晶（LCD）：不加电液晶分子有序排列让光通过，加电后分子打乱遮光——本身不发光，是「光的阀门」：

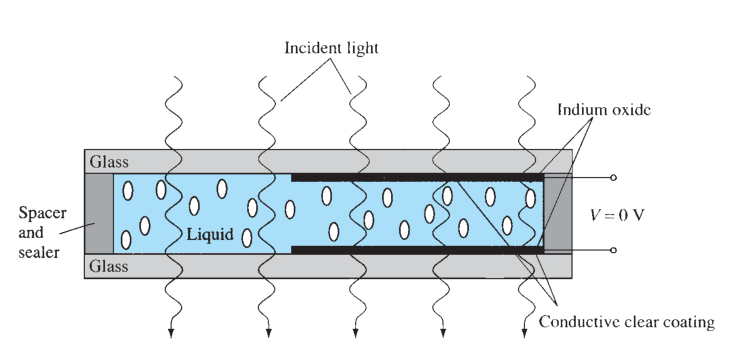

原书图 16.33：不加偏置的向列相液晶：分子排列允许光通过
热敏电阻：阻值随温度显著变化，NTC 型温度升高阻值下降，测温/限流两相宜：

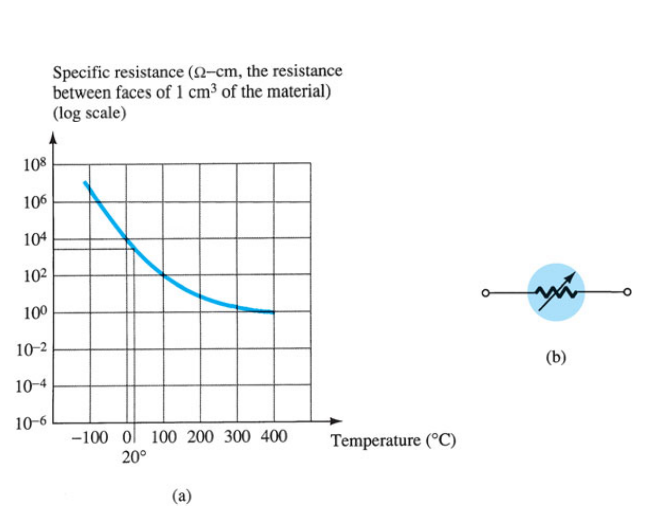

原书图 16.40：热敏电阻特性与符号：温度是它的「指纹」
隧道二极管：重掺杂 PN 结的量子隧穿效应，特性曲线中出现一段负阻区（电压升、电流降），可以拿来做超高速振荡/开关：

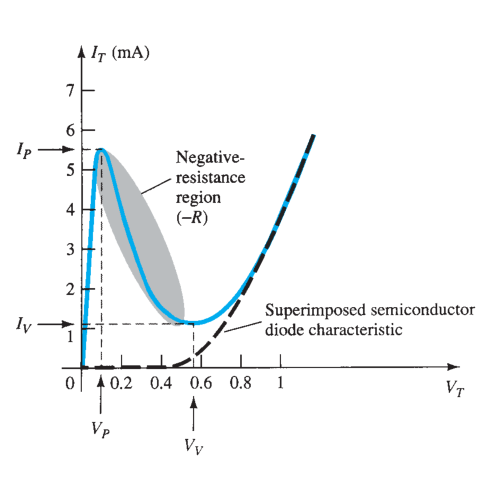

原书图 16.44：隧道二极管伏安特性：中段负阻区是它的招牌

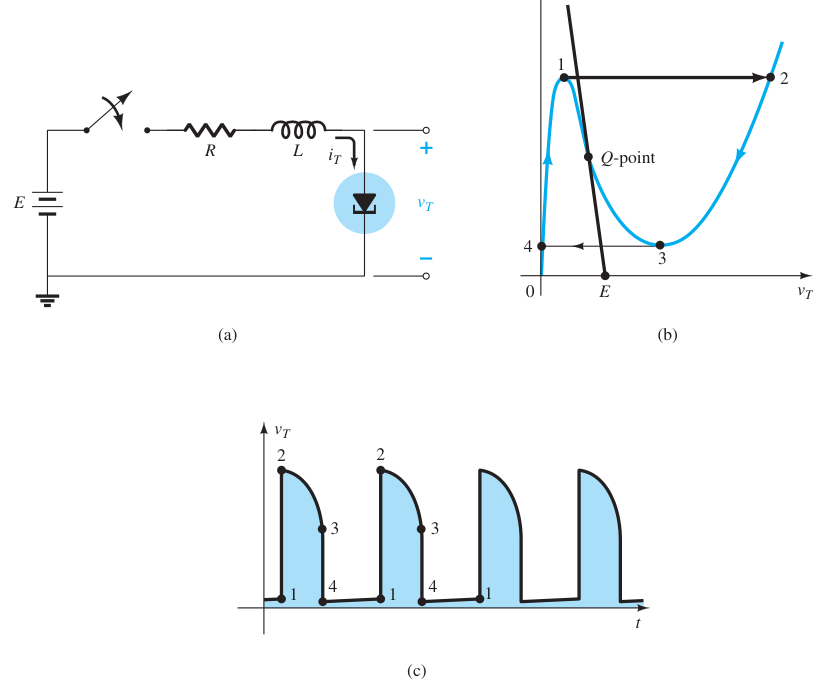

原书图 16.49：负阻振荡器：负阻抵消回路损耗，维持振荡
负阻直觉：
普通电阻消耗振荡能量，负阻反而「补贴」能量——正好补偿 LC 回路损耗，电路就永远振荡下去。
1. 肖特基二极管为什么快、压降为什么低？
它是金属-半导体结，导通只靠多数载流子，没有 PN 结少数载流子的存储/复合延迟，反向恢复几乎为零；金属-半导体势垒低于硅 PN 结约 0.7 V，故正向压降仅 0.2~0.4 V。
2. 变容二极管的电容为什么随反偏电压变化？
反偏 PN 结的耗尽层相当于电容介质，电压越大耗尽层越宽，等效于平行板间距增大，电容 C∝1/W 减小。利用这个单调关系可实现电压控制选频。
3. 太阳能电池和光电二极管有什么本质区别？
太阳能电池工作在光伏模式（无外偏置，光生电压/电流对外供电）；光电二极管工作在光导模式（加反向偏置，光改变反向电流），用于「探测」而非「发电」。物理根源同为光生载流子。
