这一章在干嘛？
认识 BJT（三极管）：两个背靠背的 PN 结、三种接法（共基 / 共射 / 共集）、两组特性曲线，以及 β 的来历。学完你能看懂三极管数据手册，也会用万用表判断引脚。
3.1 结构：两层三明治
BJT 是「N-P-N」或「P-N-P」三层半导体三明治，对应三个区：发射区 E（掺杂最浓，负责发射载流子）、基区 B（最薄，几微米）、集电区 C（面积最大，负责收集）。

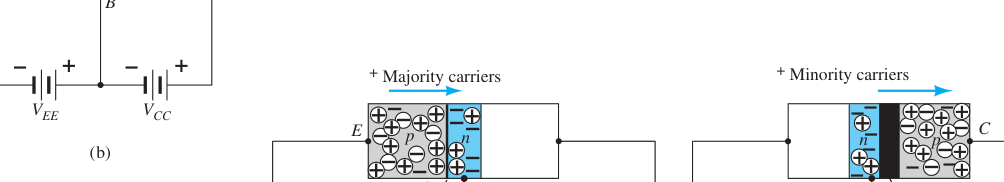

原书图 3.3：pnp 与 npn 两类三极管的结构与表示
两个 PN 结：
发射结（B-E 之间）和集电结（B-C 之间）。放大状态 = 发射结正偏 + 集电结反偏，记住这句话，后面全靠它。
原书图 3.4：给三极管加电：发射结正偏、集电结反偏
3.2 共基组态：α 的舞台
以基极为公共端：输入加在 E-B，输出取自 C-B。电流关系是 IC = α·IE，α 略小于 1（典型 0.98~0.998）——它「放大」的是电压和功率，不是电流。
原书图 3.6：共基组态的记号与符号：pnp 和 npn

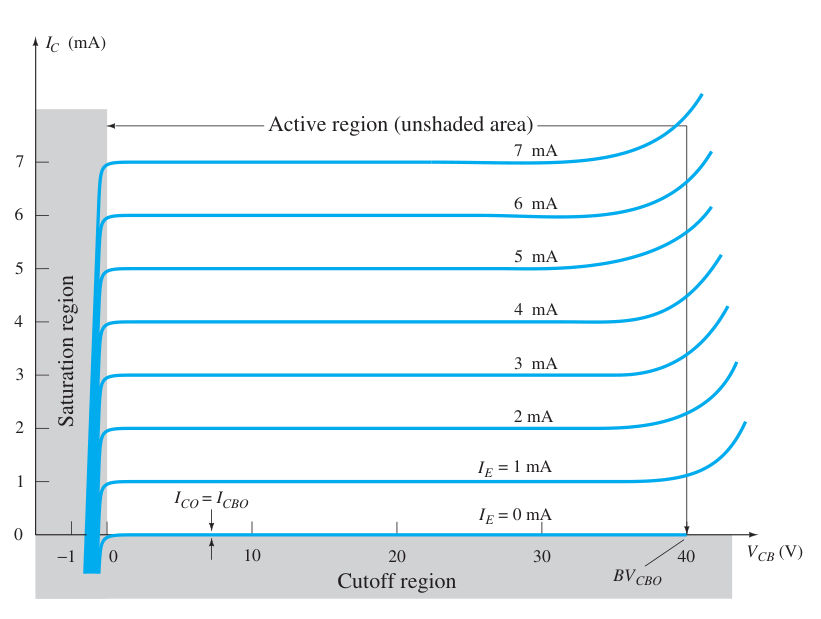

原书图 3.8：共基输出特性：I_C 几乎只由 I_E 决定，是个不错的恒流源
3.3 共射组态：β 的天下（最常用）
发射极为公共端，输入走基极。此时 IC = β·IB——基极毫安级的小电流，能控制集电极几百毫安的大电流，β 典型 50~400。

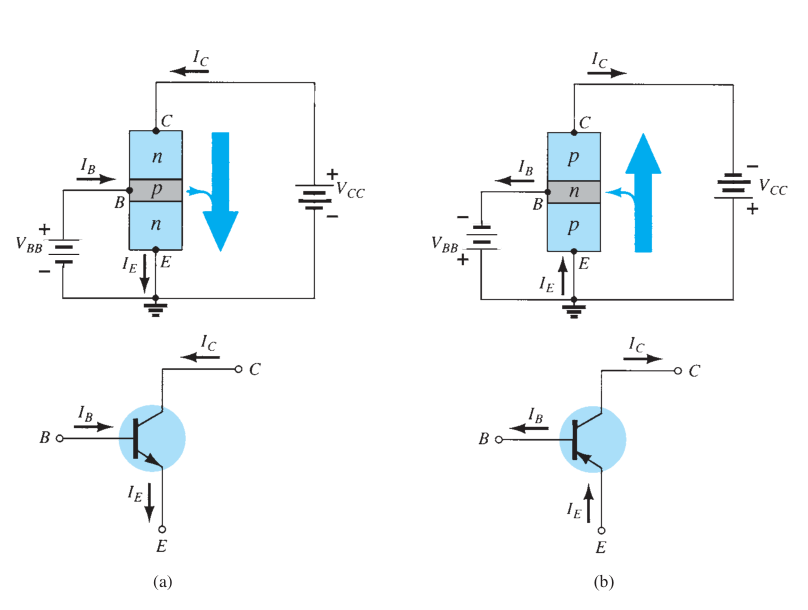

原书图 3.12：共射组态的记号与符号：注意箭头方向区分 npn / pnp

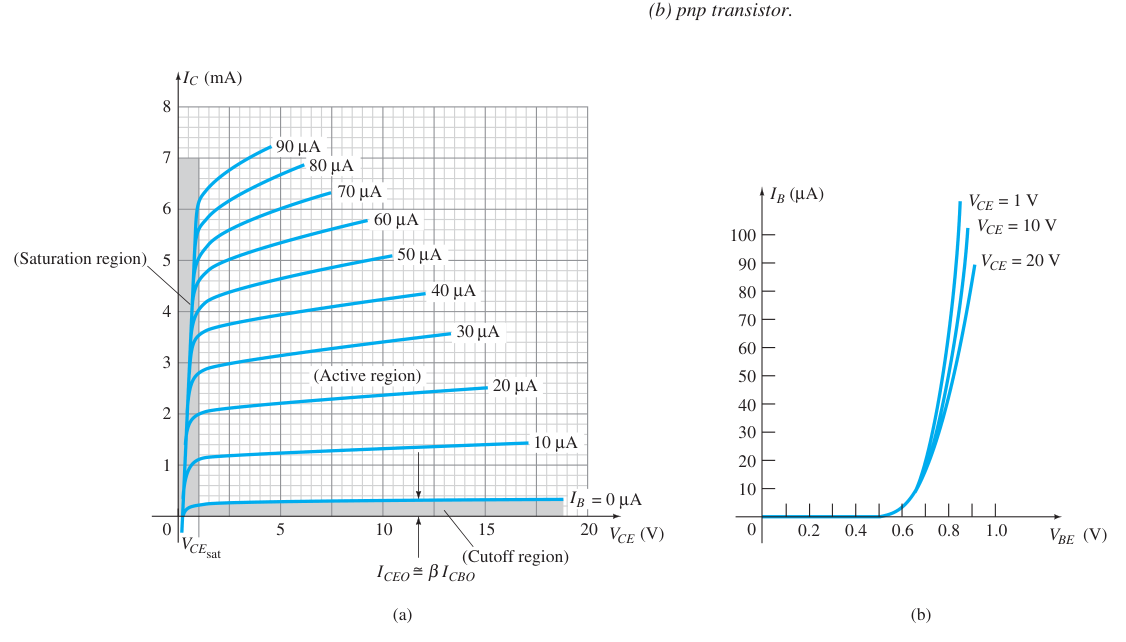

原书图 3.13：共射特性曲线：(a) 输入特性像二极管；(b) 输出特性是一簇水平线
输出特性里有个倒寄生的尾巴：ICEO（基极开路时的漏电流），温度越高越大，是锗管的顽疾。

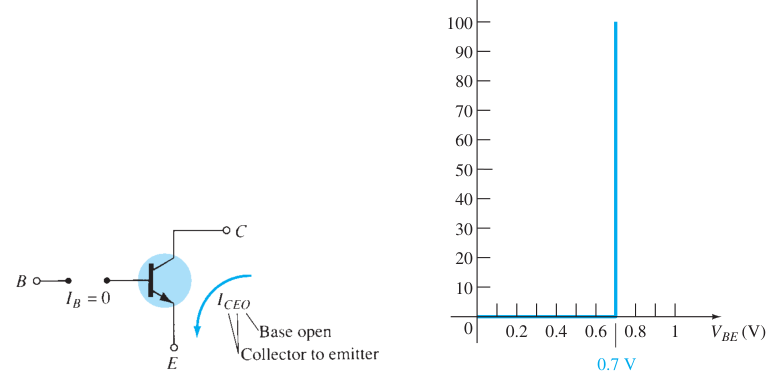

原书图 3.15：I_CEO 的电路含义：基极开路，C-E 之间仍有漏电流
β
dc
= I
C
/ I
B
β
ac
= ΔI
C
/ ΔI
B
α = β / (β + 1)

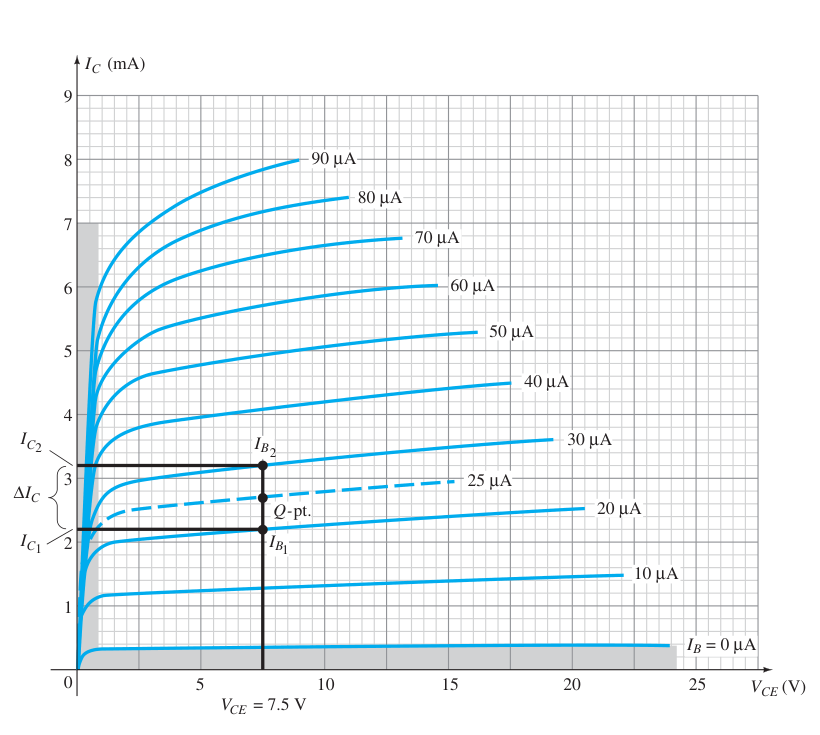

原书图 3.16：从输出特性曲线上读出 β：取两条曲线的 ΔI_C 与 ΔI_B 相除
3.4 共集组态：射极跟随器
集电极为公共端，输出从发射极引出——电压增益 ≈ 1（输出「跟随」输入），但电流增益大。常做缓冲级：高阻抗进、低阻抗出。

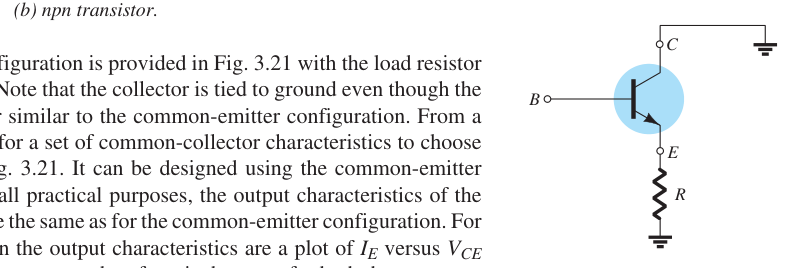

原书图 3.21：共集组态（射极跟随器）的接法
3.5 工作区：放大 / 饱和 / 截止
输出特性图上，三极管有三个「住处」：

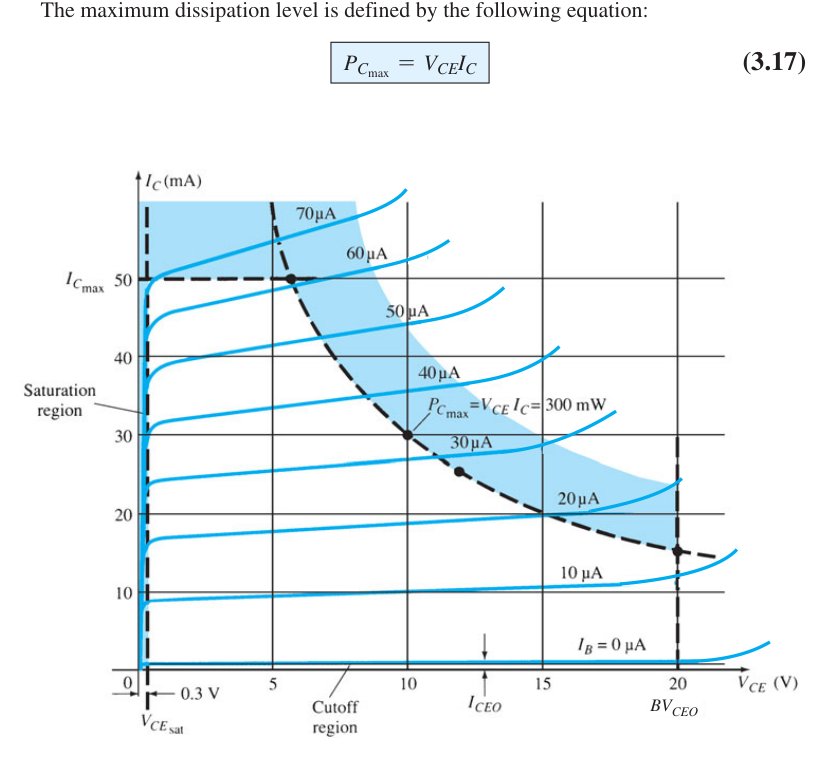

原书图 3.22：线性（放大）区：曲线平坦、间距均匀，Q 点住这里最舒服
| 工作区 | 发射结 | 集电结 | 用途 |
|---|---|---|---|
| 放大区 | 正偏 | 反偏 | 信号放大 |
| 饱和区 | 正偏 | 正偏 | 开关「闭合」，V_CE ≈ 0.2 V |
| 截止区 | 反偏 / 零偏 | 反偏 | 开关「断开」，I_C ≈ 0 |
3.6 封装、引脚与万用表检测
常见 TO-92 / TO-220 封装面对字面引脚朝下，但不同型号 E-B-C 排列不同，务必查手册：

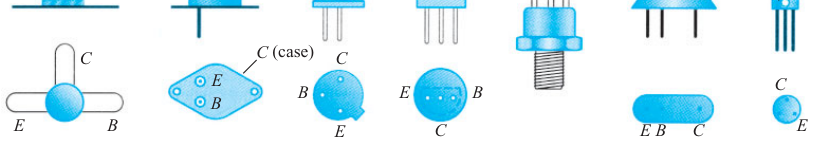

原书图 3.30：典型三极管的引脚识别方法
数字万用表 hFE 档：
把三极管插进对应 NPN / PNP 插孔，能读出 β 且数值合理 → 管子是好的。用二极管档测：B-E、B-C 应像两个二极管（0.6~0.7 V），C-E 之间应开路。
1. 三极管工作在放大区的偏置条件是什么？
发射结正偏、集电结反偏。对 npn 来说即 V_B > V_E 约 0.7 V，且 V_C 高于 V_B。
2. β 和 α 是什么关系？
α = β / (β+1)。β 是共射电流增益（I_C/I_B），α 是共基电流增益（I_C/I_E）。β=100 时 α≈0.99。
3. 共集组态为什么叫「射极跟随器」？
输出从发射极引出，电压增益接近 1，发射极电压始终「跟随」基极输入变化；它提供的是电流 / 功率增益和阻抗变换。
